Scan 3D là gì? Ứng dụng trong công nghiệp

Scan 3D là gì?

Scan 3D là công nghệ dùng thiết bị quét chuyên dụng (thường là máy quét laser) để ghi lại hình dạng, kích thước và vị trí của vật thể hoặc không gian trong thực tế, sau đó chuyển thành dữ liệu số ba chiều. Kết quả thu được là một tập hợp hàng triệu điểm tọa độ mô tả chính xác hiện trạng công trình — gọi là dữ liệu điểm đám mây (Point Cloud).

Khác với đo đạc thủ công vốn chỉ ghi nhận được một số điểm hoặc kích thước nhất định, scan 3D chụp lại toàn bộ không gian cùng lúc, bao gồm cả những chi tiết nhỏ như đường ống, máng cáp hay kết cấu khó tiếp cận.

Công nghệ scan 3D hoạt động như thế nào?

Về cơ bản, thiết bị scan 3D phát ra tia laser quét khắp không gian cần đo. Khi tia laser chạm vào bề mặt vật thể và phản hồi lại, thiết bị sẽ tính toán khoảng cách và ghi nhận vị trí của điểm đó trong không gian ba chiều. Quá trình này lặp lại hàng triệu lần trong thời gian ngắn, tạo ra một tập dữ liệu dày đặc mô tả chính xác hình dạng thực tế của toàn bộ khu vực được quét.

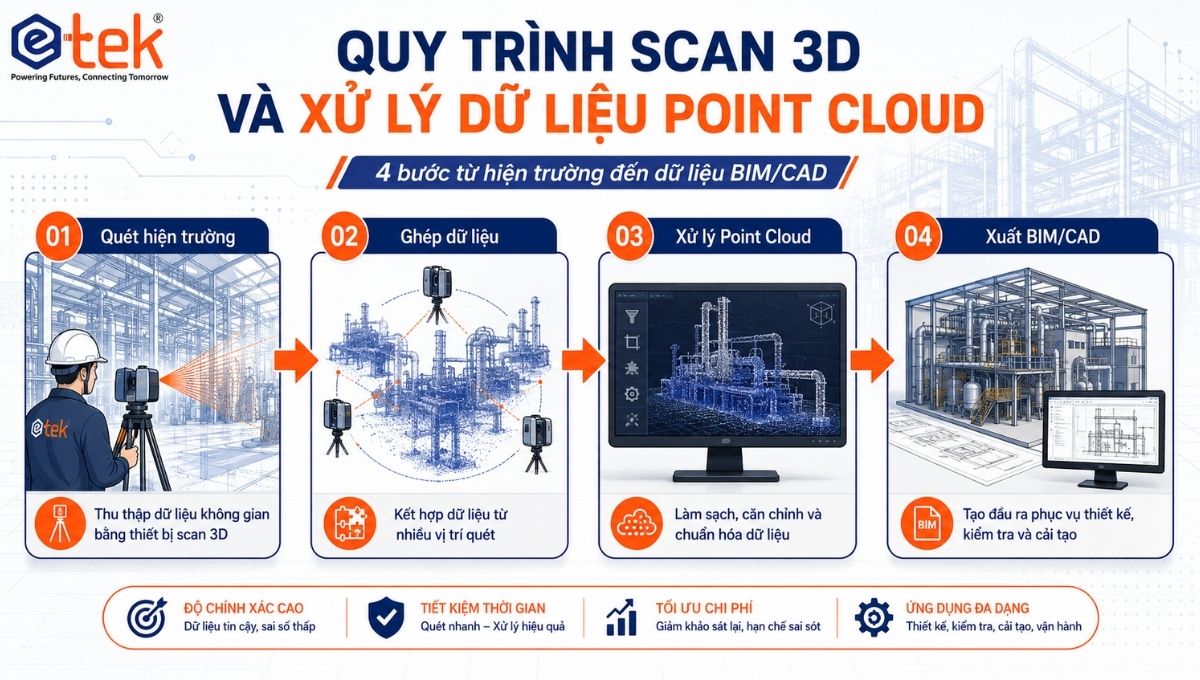

Sau khi thu thập, dữ liệu từ nhiều vị trí quét sẽ được ghép nối, làm sạch và chuẩn hóa để sử dụng cho các mục đích tiếp theo như thiết kế, kiểm tra hoặc dựng mô hình.

Ứng dụng của scan 3D trong công nghiệp

Trong lĩnh vực công nghiệp và xây dựng, scan 3D được ứng dụng ở nhiều giai đoạn khác nhau:

• Khảo sát hiện trạng nhà xưởng, nhà máy: ghi nhận chính xác kết cấu, máy móc, dây chuyền sản xuất trước khi cải tạo hoặc mở rộng.
• Kiểm tra hệ thống kỹ thuật (MEP): số hóa hệ thống HVAC, PCCC, đường ống, cáp điện, tủ điện để phát hiện sớm nguy cơ xung đột với thiết kế mới.
• Lập bản vẽ hoàn công (As-built): cung cấp dữ liệu thực tế thay cho bản vẽ cũ không còn chính xác.
• Làm nền dữ liệu cho BIM: dữ liệu scan 3D là đầu vào để dựng mô hình BIM hiện trạng, phục vụ thiết kế và thi công cải tạo.
• Xây dựng nền tảng Digital Twin: hỗ trợ doanh nghiệp quản lý tài sản và vận hành nhà máy dựa trên dữ liệu số.

Vì sao doanh nghiệp nên cân nhắc ứng dụng scan 3D?

So với phương pháp đo đạc truyền thống, scan 3D giúp rút ngắn đáng kể thời gian khảo sát tại hiện trường, giảm số lần phải quay lại đo bổ sung và hạn chế sai số phát sinh trong quá trình thiết kế, thi công. Đặc biệt với các nhà xưởng đang vận hành, việc có một bộ dữ liệu số chính xác giúp doanh nghiệp chủ động hơn khi lập kế hoạch cải tạo, mở rộng hoặc kiểm tra hệ thống kỹ thuật mà không cần dừng sản xuất kéo dài.

Câu hỏi thường gặp

Scan 3D khác gì so với chụp ảnh thông thường? Chụp ảnh chỉ ghi lại hình ảnh hai chiều, trong khi scan 3D thu thập dữ liệu tọa độ không gian thực, cho phép đo đạc chính xác kích thước, khoảng cách trực tiếp trên dữ liệu số.

Dữ liệu sau khi scan 3D dùng để làm gì? Dữ liệu thường được xử lý thành Point Cloud, sau đó có thể dùng để dựng mô hình BIM, lập bản vẽ hiện trạng hoặc phục vụ kiểm tra kỹ thuật.

Ngành nào thường ứng dụng scan 3D nhất? Phổ biến nhất là các nhà máy sản xuất, nhà xưởng công nghiệp, kho logistics và các công trình có hệ thống kỹ thuật (MEP) phức tạp.

Nếu doanh nghiệp đang cần số hóa hiện trạng nhà xưởng trước khi cải tạo hoặc thiết kế lại hệ thống kỹ thuật, có thể tìm hiểu thêm về dịch vụ Scan 3D nhà xưởng, Point Cloud và Scan-to-BIM tại ETEK.
