Zero Export là gì? Vì sao nhà máy Solar cần hệ thống chống phát ngược?

Zero Export là gì?

Zero Export, còn được gọi là hệ thống chống phát ngược hoặc giới hạn phát điện lên lưới, là cơ chế điều khiển công suất của hệ thống điện mặt trời tại điểm đấu nối chung với lưới điện. Mục tiêu của cơ chế này là duy trì công suất trao đổi theo chiều nhà máy nhập điện từ lưới hoặc xấp xỉ bằng 0, không để dòng công suất đảo chiều ra phía lưới.

Về nguyên tắc, công suất điện mặt trời phải luôn nhỏ hơn hoặc bằng công suất phụ tải đang tiêu thụ. Trong thực tế, bộ điều khiển thường duy trì một mức nhập lưới dự phòng nhỏ để hạn chế phát ngược do tải thay đổi đột ngột, sai số đo hoặc độ trễ truyền thông.

Zero Export hoạt động như thế nào?

Một hệ thống Zero Export vận hành theo vòng điều khiển khép kín. Smart Meter hai chiều được lắp tại điểm đấu nối chung (PCC) để đo liên tục công suất nhập và xuất. Dữ liệu được gửi về PLC, EMS Controller hoặc bộ điều khiển chuyên dụng. Bộ điều khiển so sánh giá trị đo với ngưỡng mục tiêu rồi gửi lệnh giới hạn công suất tác dụng đến các inverter.

1. Đo công suất hai chiều tại PCC bằng Smart Meter có độ chính xác phù hợp.
2. Tính toán chênh lệch giữa công suất tải, công suất Solar và mức nhập lưới dự phòng.
3. Phân bổ giới hạn công suất cho từng inverter hoặc từng cụm inverter.
4. Theo dõi phản hồi, tiếp tục tăng hoặc giảm setpoint cho đến khi đạt trạng thái mục tiêu.
5. Kích hoạt chế độ an toàn khi mất dữ liệu đo, mất truyền thông hoặc thiết bị điều khiển xảy ra lỗi.

Vòng điều khiển Zero Export nên được thực hiện tại tầng điều khiển cục bộ của nhà máy. Việc phụ thuộc hoàn toàn vào Cloud không phù hợp cho chức năng này vì kết nối Internet có thể mất ổn định và chu kỳ truyền dữ liệu thường không đủ nhanh để xử lý biến động phụ tải tức thời.

Vì sao nhà máy điện mặt trời cần Zero Export?

1. Đáp ứng điều kiện đấu nối và phương án vận hành

Không phải hệ thống điện mặt trời nào cũng được phép bán hoặc phát điện dư lên lưới. Với mô hình tự sản xuất, tự tiêu thụ, phạm vi phát điện phải phù hợp với hồ sơ thiết kế, phương án đấu nối và thỏa thuận áp dụng cho từng dự án. Zero Export giúp nhà máy chủ động duy trì giới hạn vận hành đã được xác lập.

2. Kiểm soát điện dư khi phụ tải biến động

Phụ tải công nghiệp không cố định. Công suất tiêu thụ có thể giảm nhanh khi dây chuyền dừng, chuyển ca, nghỉ trưa, bảo trì hoặc xảy ra sự cố. Trong khi đó, hệ thống Solar vẫn tiếp tục phát theo bức xạ. Nếu không có cơ chế giới hạn, phần công suất dư sẽ chảy ngược qua công tơ và máy biến áp về phía lưới điện.

3. Hỗ trợ vận hành an toàn hệ thống điện

Dòng công suất ngược không mặc nhiên gây hư hỏng thiết bị. Tuy nhiên, nếu hệ thống đấu nối, bảo vệ và máy biến áp chưa được thiết kế hoặc phê duyệt cho chế độ này, công suất ngược có thể ảnh hưởng đến phối hợp bảo vệ, điện áp tại điểm đấu nối và phương thức vận hành của nhà máy. Zero Export giúp giới hạn hệ thống trong chế độ đã được tính toán.

4. Hạn chế rủi ro tài chính và gián đoạn vận hành

Điện dư phát lên lưới có thể không tạo ra doanh thu nếu dự án không có cơ chế mua điện phù hợp. Nhà máy còn có thể phải giảm công suất thủ công hoặc tạm ngừng hệ thống để xử lý yêu cầu từ đơn vị quản lý vận hành. Điều khiển tự động giúp giảm các tình huống này và duy trì sản lượng tự dùng ổn định hơn.

5. Tạo nền tảng tối ưu năng lượng tổng thể

Khi được tích hợp với EMS, dữ liệu Zero Export không chỉ dùng để chống phát ngược. Doanh nghiệp có thể phân tích tải nền, nhận diện thời điểm dư công suất, điều chỉnh lịch vận hành thiết bị hoặc đánh giá phương án bổ sung hệ thống lưu trữ năng lượng BESS.

Zero Export khác Export Limitation như thế nào?

Một hệ thống Zero Export hoàn chỉnh gồm những gì?

Smart Meter tại PCC: Đo chính xác chiều và giá trị công suất trao đổi giữa nhà máy với lưới.

PLC hoặc EMS Controller: Thực hiện thuật toán điều khiển tại chỗ, không phụ thuộc hoàn toàn vào Internet.

Kết nối điều khiển inverter: Cho phép đọc trạng thái và ghi setpoint giới hạn công suất qua giao thức được nhà sản xuất hỗ trợ.

SCADA/EMS: Giám sát trạng thái, cảnh báo, lưu dữ liệu lịch sử, phân tích mức cắt giảm và hỗ trợ O&M.

Mạng truyền thông công nghiệp: Bảo đảm tốc độ, độ ổn định và khả năng dự phòng phù hợp với quy mô hệ thống.

Logic fail-safe: Đưa hệ thống về trạng thái an toàn khi mất meter, sai chiều CT, mất kết nối hoặc dữ liệu bất thường.

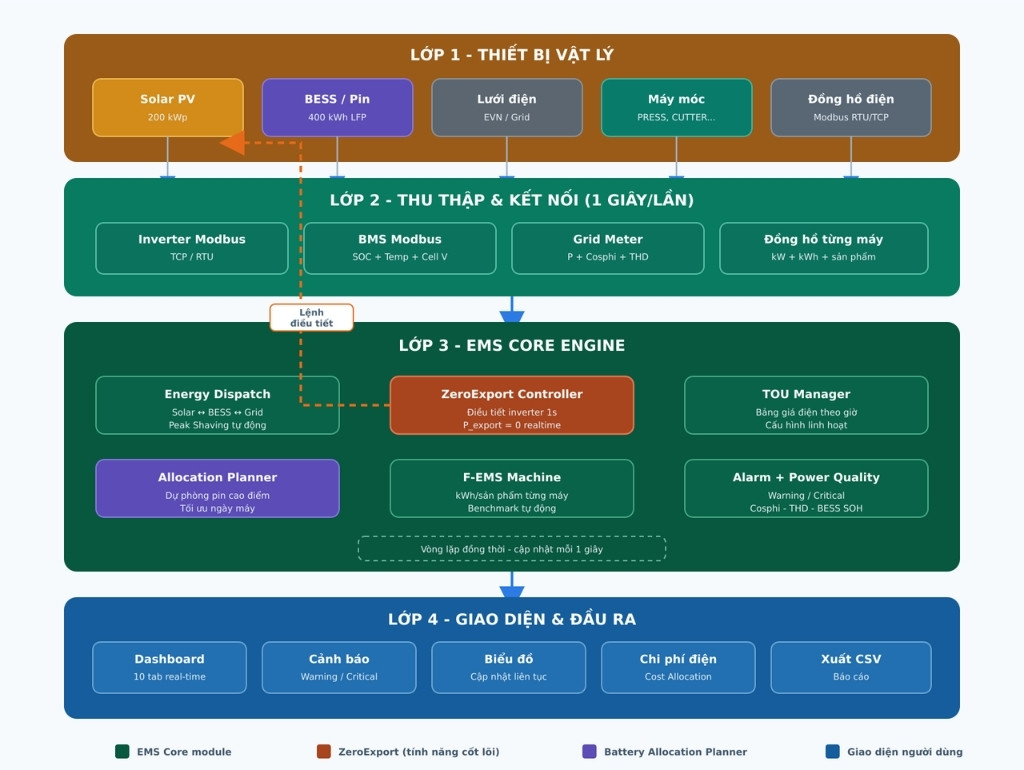

Vai trò của SCADA/EMS trong hệ thống Zero Export

SCADA/EMS là lớp quan trọng để người vận hành quan sát và đánh giá hiệu quả Zero Export. Hệ thống có thể hiển thị công suất tải, công suất Solar, công suất tại PCC, giới hạn đang áp dụng cho inverter và lượng sản lượng bị cắt giảm. Các sự kiện như mất meter, inverter không nhận lệnh hoặc công suất xuất vượt ngưỡng cũng cần được cảnh báo và lưu vết.

Theo kiến trúc Solar EMS PV Pro của ETEK, dữ liệu thiết bị được thu thập qua Modbus RTU/TCP, chuẩn hóa tại PLC hoặc Gateway và gửi về nền tảng SCADA/EMS. Kiến trúc này có thể làm nền tảng mở rộng Zero Export. Tuy nhiên, hệ thống chỉ trở thành giải pháp Zero Export hoàn chỉnh khi có thêm meter tại PCC, đường ghi lệnh về inverter, thuật toán điều khiển cục bộ và cơ chế fail-safe đã được kiểm thử.

Các lưu ý khi lựa chọn giải pháp Zero Export

•Không chỉ kiểm tra khả năng đọc dữ liệu; inverter phải cho phép ghi lệnh điều khiển công suất theo tài liệu của nhà sản xuất.

•Xác nhận đúng chiều CT và công suất tại PCC trước khi chạy tự động.

•Ưu tiên vòng điều khiển tại Edge/PLC và sử dụng Cloud cho giám sát, phân tích, báo cáo.

•Thiết kế ngưỡng cảnh báo và biên dự phòng phù hợp, tránh đặt mục tiêu đúng 0 kW trong mọi điều kiện.

•Đánh giá khả năng mở rộng khi nhà máy bổ sung inverter, BESS hoặc thay đổi sơ đồ điện.

•Kiểm thử fail-safe và phân quyền ghi lệnh để hạn chế thao tác sai hoặc truy cập trái phép.

Câu hỏi thường gặp về Zero Export

Zero Export có làm giảm sản lượng điện mặt trời không?

Có thể. Khi công suất Solar lớn hơn nhu cầu tiêu thụ và hệ thống không được phép phát điện dư lên lưới, bộ điều khiển phải cắt giảm công suất inverter. Mức giảm phụ thuộc vào biểu đồ phụ tải và quy mô hệ thống Solar.

Zero Export có phải là chống dòng điện chạy ngược không?

Zero Export là điều khiển để hạn chế công suất tác dụng phát ra lưới tại PCC. Đây không phải là thiết bị chặn dòng điện theo kiểu đóng cắt đơn giản; hệ thống phải đo, tính toán và điều chỉnh inverter liên tục.

Có thể dùng relay chống công suất ngược thay cho Zero Export Controller không?

Relay công suất ngược thường phù hợp cho chức năng bảo vệ hoặc tác động khi vượt ngưỡng. Zero Export Controller thực hiện điều tiết liên tục để duy trì công suất trong giới hạn. Hai chức năng có thể bổ trợ nhau nhưng không nên mặc định thay thế cho nhau.

Mất Internet thì Zero Export có hoạt động không?

Một thiết kế phù hợp vẫn phải duy trì điều khiển tại chỗ khi mất Internet. Cloud và NOC phục vụ giám sát từ xa, báo cáo và phân tích; vòng điều khiển chính nên đặt tại PLC hoặc Edge Controller trong nhà máy.

Có thể áp dụng Zero Export cho nhiều hãng inverter không?

Có thể nếu từng model inverter hỗ trợ giao thức và thanh ghi điều khiển cần thiết. Việc tích hợp phải dựa trên tài liệu chính thức, kiểm tra dải setpoint, chu kỳ ghi lệnh và phản hồi trạng thái của từng hãng.

Kết luận

Zero Export là giải pháp điều khiển giúp nhà máy điện mặt trời ưu tiên sử dụng năng lượng tại chỗ mà không phát phần điện dư lên lưới. Giá trị của hệ thống không chỉ nằm ở bộ điều khiển, mà còn ở chất lượng đo lường tại PCC, khả năng kết nối inverter, tốc độ phản hồi, logic an toàn và năng lực giám sát dài hạn.

Với kiến trúc Gateway, PLC và SCADA/EMS đa nhà máy, ETEK có thể khảo sát hiện trạng, chuẩn hóa dữ liệu thiết bị và xây dựng phương án kiểm soát công suất phù hợp cho từng hệ thống Solar. Giải pháp cần được thiết kế theo sơ đồ điện, phụ tải, inverter và yêu cầu đấu nối thực tế của từng nhà máy.
