BIM As-built là gì? Vì sao mô hình BIM cần khớp với hiện trạng thực tế

BIM As-built là gì? Phân biệt với BIM thiết kế

Để hiểu rõ BIM As-built, cần phân biệt hai loại mô hình BIM thường gặp:

• BIM thiết kế (Design BIM): được dựng trước khi thi công, dựa trên bản vẽ, ý tưởng thiết kế. Đây là "kế hoạch" cho công trình sẽ được xây dựng.

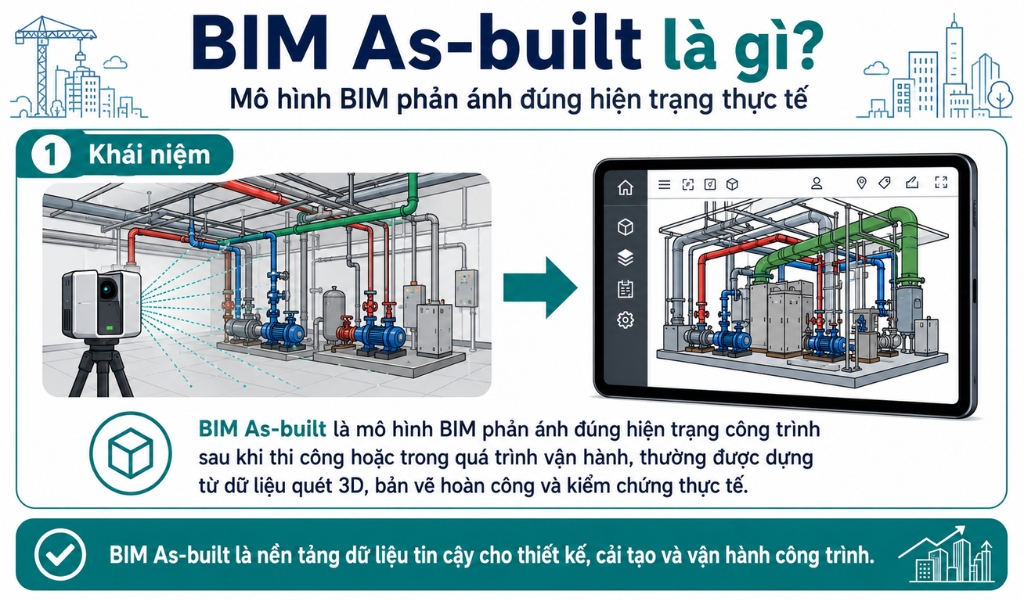

• BIM As-built: được dựng sau khi công trình đã tồn tại (mới xây xong hoặc đã vận hành nhiều năm), dựa trên dữ liệu đo đạc thực tế. Đây là "bản chụp" chính xác của những gì đang thực sự tồn tại.

Sự khác biệt tưởng nhỏ nhưng lại rất quan trọng. Trong thực tế thi công, luôn có sai lệch giữa bản vẽ thiết kế và công trình hoàn thiện — do điều chỉnh khi thi công, thay đổi vật liệu, hoặc đơn giản là sai số đo đạc. Với công trình đã vận hành nhiều năm, khoảng cách này còn lớn hơn nhiều do các lần sửa chữa, lắp đặt thêm thiết bị không phải lúc nào cũng được cập nhật đầy đủ vào hồ sơ.

BIM As-built loại bỏ hoàn toàn sự phụ thuộc vào giả định — mọi thứ trong mô hình đều dựa trên những gì thực sự đo được ngoài hiện trường.

BIM As-built được tạo ra như thế nào?

Quy trình tạo BIM As-built gắn liền chặt chẽ với Scan-to-BIM, gồm các bước chính:

1. Quét LiDAR hiện trường — thu thập dữ liệu không gian bằng thiết bị như DIMENVUE, máy quét 3D cầm tay do ETEK phân phối độc quyền tại Việt Nam
2. Xử lý thành Point Cloud — ghép nối, làm sạch dữ liệu từ các vị trí quét thành một tập dữ liệu thống nhất
3. Dựng mô hình BIM từ Point Cloud — kỹ sư BIM dùng Point Cloud làm lớp tham chiếu để dựng lại các đối tượng thông minh (tường, cột, đường ống, thiết bị...)
4. Đối chiếu và xác nhận độ chính xác — kiểm tra mô hình vừa dựng có khớp với Point Cloud gốc trong sai số cho phép hay không

Kết quả cuối cùng là một mô hình BIM vừa mang đầy đủ thông tin kỹ thuật (giống BIM thiết kế), vừa khớp chính xác với hiện trạng thực tế (điều mà BIM thiết kế không đảm bảo được sau nhiều năm vận hành).

Vì sao doanh nghiệp cần BIM As-built trước khi cải tạo nhà xưởng?

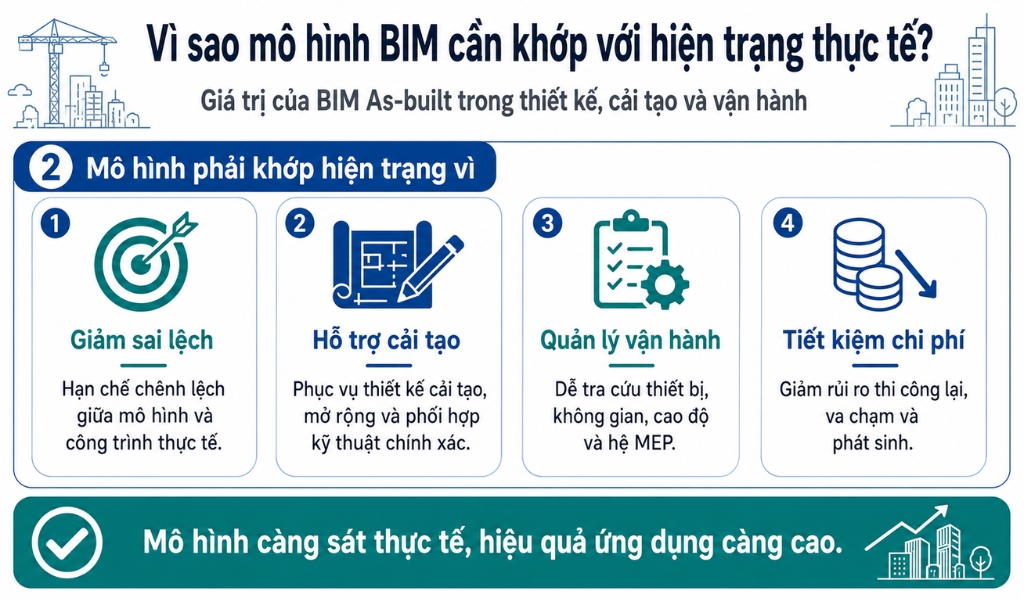

Làm căn cứ đáng tin cậy cho thiết kế cải tạo

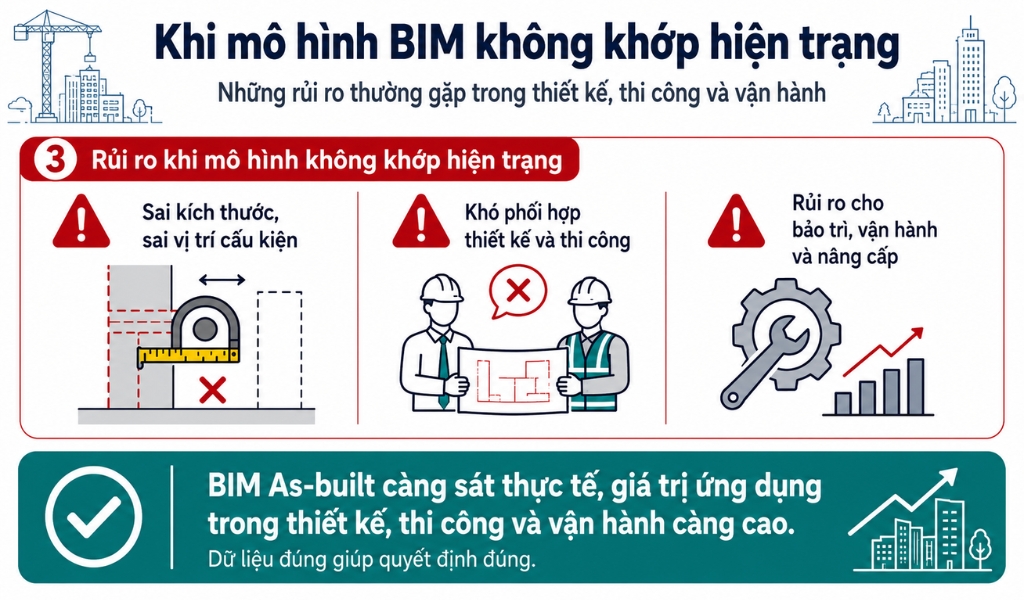

Khi lên kế hoạch mở rộng hoặc cải tạo, đội ngũ thiết kế cần biết chính xác những gì đang tồn tại — vị trí cột, đường ống, hệ thống MEP hiện hữu. BIM As-built cung cấp nền tảng dữ liệu đáng tin cậy hơn nhiều so với việc dựa vào bản vẽ gốc đã lỗi thời.

Giảm rủi ro va chạm khi lắp đặt hệ thống mới

Đối chiếu thiết kế hệ thống mới với mô hình As-built giúp phát hiện sớm các điểm giao cắt với kết cấu hoặc đường ống hiện hữu, hạn chế phát sinh chi phí sửa chữa ngoài dự toán trong quá trình thi công.

Hỗ trợ quản lý vận hành và bảo trì lâu dài

Mô hình BIM As-built không chỉ phục vụ giai đoạn cải tạo mà còn là tài sản dữ liệu lâu dài, hỗ trợ đội ngũ bảo trì tra cứu vị trí thiết bị, hệ thống kỹ thuật mà không cần khảo sát lại hiện trường mỗi lần cần thông tin.

Làm nền tảng cho Digital Twin

BIM As-built có thể được mở rộng thêm dữ liệu vận hành, cảm biến IoT để trở thành Digital Twin — bản sao số phục vụ giám sát và tối ưu vận hành nhà máy theo thời gian thực.

BIM As-built và mức độ chi tiết (LOD)

Không phải mọi dự án đều cần mức độ chi tiết như nhau. Mức LOD (Level of Development) trong BIM As-built thường được thống nhất trước khi triển khai quét, tùy theo mục đích sử dụng:

Việc xác định đúng mức LOD ngay từ đầu giúp tối ưu chi phí — không cần dựng mô hình chi tiết quá mức cần thiết cho những khu vực chỉ phục vụ tham khảo tổng thể.

Câu hỏi thường gặp về BIM As-built

BIM As-built là gì trong một câu? BIM As-built là mô hình BIM phản ánh đúng hiện trạng thực tế của công trình, thường được dựng từ dữ liệu Point Cloud thu thập qua quét LiDAR.

BIM As-built khác gì Scan-to-BIM? Scan-to-BIM là quy trình/phương pháp thực hiện (quét, xử lý, dựng mô hình), còn BIM As-built là kết quả đầu ra — mô hình BIM khớp với hiện trạng, thường được tạo ra thông qua quy trình Scan-to-BIM.

Công trình mới xây có cần BIM As-built không? Có. Ngay cả công trình mới hoàn thiện cũng có thể có sai lệch nhỏ so với bản vẽ thiết kế do điều chỉnh trong quá trình thi công. BIM As-built giúp ghi nhận chính xác trạng thái thực tế ngay sau khi bàn giao, làm cơ sở dữ liệu gốc cho quá trình vận hành sau này.

Chi phí tạo BIM As-built phụ thuộc vào yếu tố nào? Chi phí thường phụ thuộc vào diện tích cần quét, mức độ phức tạp không gian, và mức LOD yêu cầu. Nên trao đổi rõ mục đích sử dụng mô hình với đơn vị triển khai để có báo giá phù hợp, tránh dựng chi tiết thừa không cần thiết.

Kết luận

BIM As-built là mắt xích khép lại chuỗi giá trị số hóa công trình: dữ liệu từ LiDAR trở thành Point Cloud, được xử lý qua quy trình Scan-to-BIM, và cho ra một mô hình BIM As-built — nền tảng dữ liệu đáng tin cậy cho mọi quyết định cải tạo, mở rộng hay vận hành nhà xưởng sau này. Với thiết bị quét LiDAR di động như DIMENVUE, việc tạo ra mô hình As-built chính xác ngày càng nhanh và dễ tiếp cận hơn với doanh nghiệp Việt Nam.
