Scan-to-BIM là gì? Quy trình chuyển đổi hiện trạng thành mô hình BIM chính xác

Scan-to-BIM là gì? Định nghĩa và điểm khác biệt

Một mô hình BIM thông thường có thể được dựng từ bản vẽ CAD, hồ sơ thiết kế hoặc trí nhớ của người phụ trách công trình. Vấn đề là: bản vẽ không phải lúc nào cũng đúng với thực tế. Sau nhiều năm vận hành, hầu hết nhà xưởng đều có ít nhiều sai lệch — thêm máy móc, sửa đường ống, thay đổi kết cấu — mà không phải lúc nào cũng được cập nhật đầy đủ vào hồ sơ.

Scan-to-BIM giải quyết đúng vấn đề này bằng cách bắt đầu từ dữ liệu đo đạc thực tế (Point Cloud), thay vì từ bản vẽ. Mô hình BIM dựng ra vì vậy phản ánh chính xác những gì đang tồn tại tại thời điểm quét, thường được gọi là mô hình BIM As-built.

Quy trình Scan-to-BIM diễn ra như thế nào?

Bước 1: Khảo sát và lập kế hoạch quét

Xác định phạm vi cần số hóa, mức độ chi tiết cần thiết (LOD — Level of Development) và các vị trí đặt máy quét để đảm bảo dữ liệu không bị che khuất.

Bước 2: Quét 3D bằng LiDAR

Sử dụng thiết bị LiDAR — như máy quét cầm tay DIMENVUE do ETEK phân phối độc quyền tại Việt Nam — để thu thập dữ liệu toàn bộ không gian. Với tốc độ xử lý hơn 320.000 điểm mỗi giây, một nhà xưởng có diện tích khoảng 10.000 m² có thể hoàn tất quét trong khoảng một ngày làm việc.

Bước 3: Xử lý và ghép nối Point Cloud

Dữ liệu từ các vị trí quét được ghép nối thành một tập Point Cloud thống nhất, sau đó được làm sạch (loại bỏ nhiễu, vật cản tạm thời) để chuẩn bị cho bước dựng mô hình.

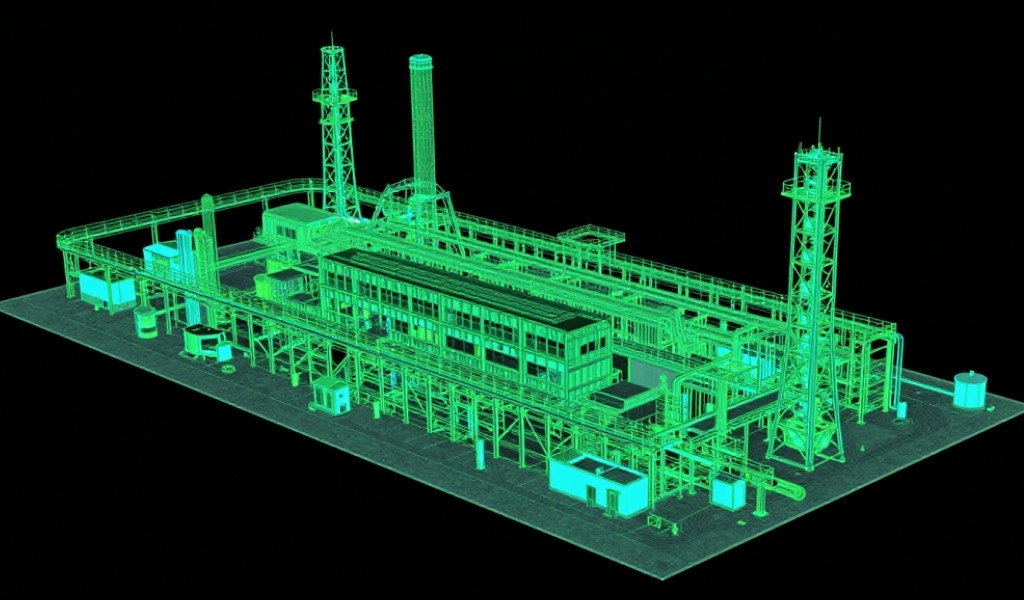

Bước 4: Dựng mô hình BIM từ Point Cloud

Kỹ sư BIM sử dụng Point Cloud làm lớp tham chiếu nền trong các phần mềm như Revit, dựng lại từng đối tượng — tường, cột, dầm, hệ thống MEP — dưới dạng đối tượng BIM thông minh, mang đầy đủ thông tin kỹ thuật (vật liệu, kích thước, thuộc tính...).

Bước 5: Kiểm tra và bàn giao

Mô hình BIM được đối chiếu lại với Point Cloud gốc để đảm bảo độ chính xác, sau đó bàn giao theo định dạng phù hợp (Revit, IFC...) cho đơn vị thiết kế hoặc chủ đầu tư.

Vì sao nên áp dụng Scan-to-BIM khi cải tạo nhà xưởng?

Giảm rủi ro va chạm hệ thống kỹ thuật

Khi thiết kế lắp đặt hệ thống điện, HVAC, PCCC mới dựa trên mô hình BIM As-built, kỹ sư có thể phát hiện sớm các điểm giao cắt với kết cấu hoặc hệ thống hiện hữu — trước khi bước vào thi công thực tế, tránh phát sinh chi phí sửa chữa ngoài dự toán.

Tiết kiệm thời gian khảo sát so với đo đạc thủ công

Thay vì cử nhân sự đo đạc từng chi tiết bằng thước dây hay máy toàn đạc — vừa chậm vừa dễ sai số cộng dồn — Scan-to-BIM cho phép thu thập toàn bộ dữ liệu không gian chỉ trong một lần quét.

Dữ liệu dùng lại được cho nhiều mục đích

Cùng một bộ Point Cloud gốc có thể phục vụ nhiều nhu cầu khác nhau: dựng BIM, kiểm tra va chạm, tính toán diện tích lắp điện mặt trời, hay làm nền cho Digital Twin phục vụ vận hành lâu dài — không cần khảo sát lại từ đầu mỗi khi có nhu cầu mới.

Hỗ trợ nghiệm thu và hoàn công chính xác hơn

Với các dự án EPC, việc đối chiếu khối lượng thi công thực tế với mô hình BIM As-built giúp quá trình nghiệm thu diễn ra nhanh và có căn cứ rõ ràng hơn.

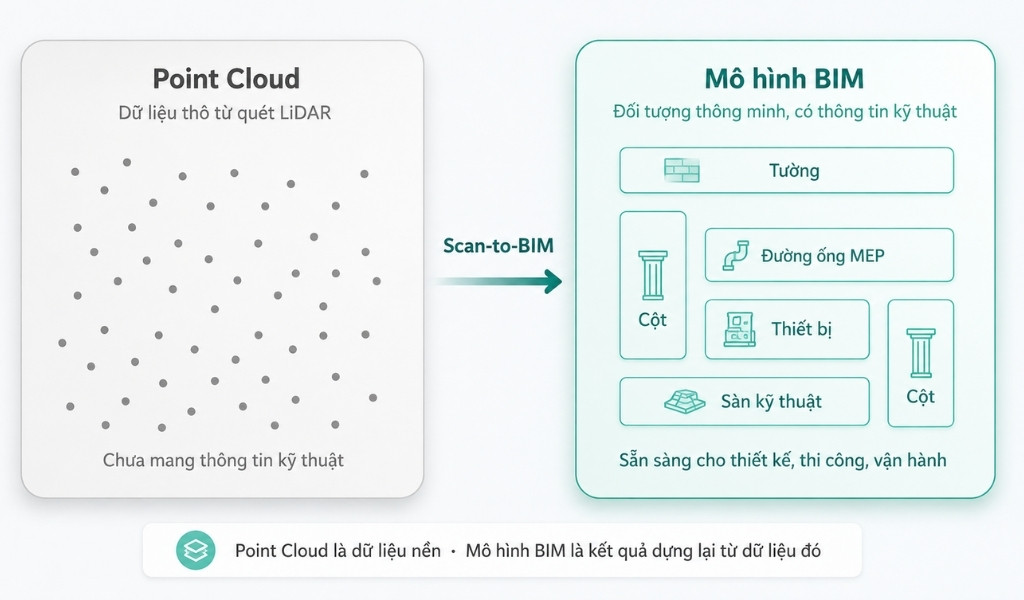

Scan-to-BIM khác gì với dựng BIM thông thường?



Các định dạng dữ liệu thường gặp trong Scan-to-BIM

Tùy theo giai đoạn và mục đích sử dụng, dữ liệu trong quy trình Scan-to-BIM có thể ở nhiều định dạng khác nhau: Point Cloud gốc (.E57, .RCP/.RCS, .LAS/.LAZ), mô hình BIM đã dựng (.RVT của Revit), hoặc định dạng trung gian để trao đổi giữa các phần mềm (.IFC). Việc lựa chọn định dạng phù hợp nên được thống nhất với đơn vị thiết kế/thi công ngay từ giai đoạn lập kế hoạch quét.

Câu hỏi thường gặp về Scan-to-BIM

Scan-to-BIM là gì trong một câu?
Scan-to-BIM là quy trình dùng dữ liệu Point Cloud từ quét LiDAR để dựng lại mô hình BIM phản ánh đúng hiện trạng thực tế của công trình.

Scan-to-BIM có khác BIM As-built không?
Hai khái niệm có liên hệ chặt chẽ. Scan-to-BIM là quy trình/phương pháp thực hiện, còn BIM As-built là kết quả — mô hình BIM phản ánh đúng hiện trạng, thường được tạo ra thông qua quy trình Scan-to-BIM.

Mức độ chi tiết (LOD) trong Scan-to-BIM được quyết định thế nào?
Mức LOD phụ thuộc vào mục đích sử dụng mô hình. Ví dụ, mô hình phục vụ kiểm tra va chạm hệ thống MEP thường cần LOD cao hơn so với mô hình chỉ dùng để tham khảo bố cục tổng thể. Mức LOD nên được thống nhất với đơn vị thực hiện trước khi triển khai quét.

Doanh nghiệp nên chọn đơn vị nào để triển khai Scan-to-BIM tại Việt Nam?
Nên ưu tiên đơn vị có thiết bị quét LiDAR đạt độ chính xác cao và đội ngũ kỹ thuật am hiểu cả phần cứng thu thập dữ liệu lẫn phần mềm dựng mô hình BIM, để đảm bảo tính nhất quán xuyên suốt quy trình.

---

Scan-to-BIM là mắt xích cuối cùng khép kín chuỗi số hóa công trình: từ LiDAR thu thập dữ liệu, qua Point Cloud làm nền tham chiếu, đến mô hình BIM As-built sẵn sàng phục vụ thiết kế, thi công và vận hành lâu dài. Với các thiết bị quét LiDAR di động thế hệ mới như DIMENVUE, quy trình này ngày càng nhanh, chính xác và dễ tiếp cận hơn với doanh nghiệp Việt Nam.
