Point Cloud là gì? Toàn tập về dữ liệu 3D đứng sau công nghệ Scan-to-BIM

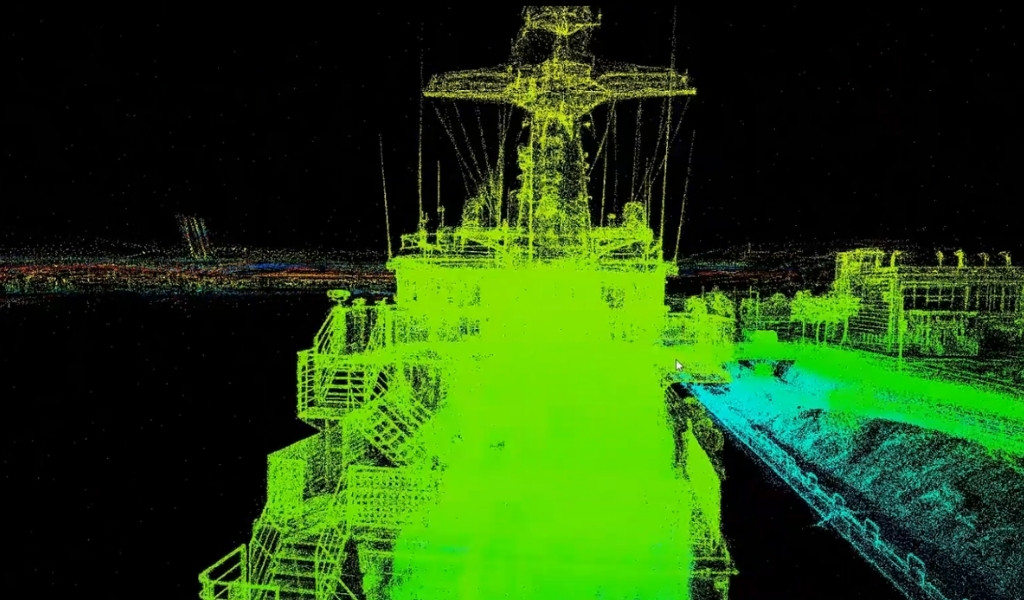

Point Cloud là gì? Định nghĩa và bản chất dữ liệu

Khác với một bức ảnh hay bản vẽ 2D chỉ thể hiện hình dạng bề mặt, Point Cloud lưu trữ thông tin không gian thực của từng điểm trên bề mặt vật thể. Mỗi điểm trong đám mây thường bao gồm:

• Tọa độ không gian (X, Y, Z): vị trí chính xác của điểm trong không gian ba chiều
• Dữ liệu màu RGB: màu sắc thực tế tại điểm đó, giúp mô hình trông trực quan như ảnh chụp
• Cường độ phản xạ (Intensity): đôi khi được dùng để phân biệt vật liệu bề mặt

Một dự án quét nhà xưởng cỡ trung bình có thể tạo ra từ vài chục triệu đến hàng trăm triệu điểm dữ liệu — đủ dày đặc để tái hiện chi tiết từng đường ống, khung kèo hay thiết bị trong không gian.

Point Cloud được tạo ra như thế nào?

Point Cloud là sản phẩm đầu ra trực tiếp của công nghệ LiDAR (Light Detection and Ranging). Quy trình cơ bản gồm ba bước:

1. Thiết bị LiDAR phát ra hàng trăm nghìn tia laser mỗi giây về phía không gian cần quét
2. Cảm biến ghi nhận thời gian tia laser phản xạ trở lại, từ đó tính toán khoảng cách đến từng điểm bề mặt
3. Hệ thống tổng hợp hàng triệu phép đo này thành một tập dữ liệu tọa độ hoàn chỉnh — chính là Point Cloud

Với các thiết bị LiDAR di động thế hệ mới như DIMENVUE — máy quét 3D cầm tay do ETEK phân phối độc quyền tại Việt Nam — quá trình này diễn ra ngay khi người dùng di chuyển qua không gian cần quét, với tốc độ xử lý lên đến hơn 320.000 điểm dữ liệu mỗi giây, giúp rút ngắn đáng kể thời gian khảo sát so với phương pháp đo đạc thủ công truyền thống.

Point Cloud dùng để làm gì?

Bản thân Point Cloud là dữ liệu thô, nhưng lại là nền tảng cho hàng loạt ứng dụng quan trọng trong ngành xây dựng và công nghiệp.

1. Scan-to-BIM — dựng mô hình BIM từ dữ liệu thực tế

Đây là ứng dụng phổ biến nhất. Từ Point Cloud, kỹ sư BIM có thể dựng lại mô hình 3D chi tiết (Revit, Navisworks...) phản ánh đúng hiện trạng công trình, thay vì phải đo đạc thủ công từng chi tiết — vừa tốn thời gian vừa dễ sai số.

2. BIM As-built — đối chiếu hiện trạng với thiết kế

Với các công trình đã đưa vào vận hành nhiều năm, bản vẽ gốc thường không còn khớp với thực tế do quá trình sửa chữa, lắp đặt thêm thiết bị. Point Cloud giúp tạo ra mô hình As-built chính xác, làm cơ sở đáng tin cậy cho các quyết định cải tạo, mở rộng sau này.

3. Digital Twin — bản sao số phục vụ vận hành

Point Cloud có thể được nâng cấp thành Digital Twin — mô hình số sống động, tích hợp thêm dữ liệu vận hành, cảm biến IoT, phục vụ mô phỏng, tối ưu bố trí mặt bằng và giám sát tài sản theo thời gian thực.

4. Phát hiện va chạm hệ thống MEP

Khi thiết kế lắp đặt hệ thống điện, nước, HVAC, PCCC mới trong một nhà xưởng đang vận hành, đối chiếu với Point Cloud giúp phát hiện sớm các điểm giao cắt, va chạm với kết cấu hoặc hệ thống hiện hữu — trước khi bước vào thi công thực tế.

5. Kiểm tra nghiệm thu và hoàn công

Với các dự án EPC, Point Cloud cho phép đối chiếu nhanh giữa khối lượng thi công thực tế và hồ sơ thiết kế, hỗ trợ quá trình nghiệm thu chính xác hơn.

Các định dạng Point Cloud thường gặp

Tùy vào phần mềm và mục đích sử dụng, Point Cloud có thể được xuất ra nhiều định dạng khác nhau:



Dịch vụ Scan 3D nhà xưởng

Tìm hiểu quy trình Scan 3D nhà xưởng của ETEK

Xem cách ETEK đo quét hiện trạng nhà xưởng, thu thập dữ liệu Point Cloud và xử lý dữ liệu phục vụ BIM As-built, cải tạo MEP và số hóa công trình.

Đo quét hiện trạng Point Cloud BIM As-built MEP nhà xưởng

Xem dịch vụ →

Point Cloud khác gì so với mô hình BIM?

Đây là điểm nhiều người mới tìm hiểu dễ nhầm lẫn. Point Cloud là dữ liệu đo đạc thô, ghi lại chính xác những gì tồn tại trong thực tế nhưng chưa mang thông tin kỹ thuật (vật liệu, thông số kỹ thuật, mối liên hệ giữa các cấu kiện...). Mô hình BIM là bước xử lý tiếp theo, nơi Point Cloud được dùng làm nền tham chiếu để dựng lại các đối tượng thông minh (tường, cột, đường ống...) mang đầy đủ thông tin kỹ thuật, phục vụ thiết kế, thi công và quản lý vận hành sau này.

Câu hỏi thường gặp về Point Cloud

Point Cloud có thay thế được bản vẽ CAD không?

Point Cloud không thay thế bản vẽ CAD, mà là dữ liệu nền chính xác để dựng lại hoặc kiểm tra đối chiếu với bản vẽ CAD/BIM hiện có.

Cần bao lâu để quét và xử lý Point Cloud cho một nhà xưởng?

Thời gian phụ thuộc vào diện tích và độ phức tạp không gian. Với thiết bị LiDAR di động tốc độ cao như DIMENVUE, một nhà xưởng khoảng 10.000 m² có thể hoàn tất quét trong khoảng một ngày làm việc.

Point Cloud có cần thiết bị chuyên dụng để xem không?

Có. Point Cloud thường được xem và xử lý bằng các phần mềm chuyên dụng như Autodesk ReCap, CloudCompare, hoặc trực tiếp trong Revit/Navisworks sau khi import.



Point Cloud chính là "nguyên liệu số" cho toàn bộ chuỗi ứng dụng từ Scan-to-BIM, BIM As-built đến Digital Twin trong ngành xây dựng và sản xuất công nghiệp hiện đại. Việc lựa chọn đúng thiết bị thu thập dữ liệu — như dòng máy quét LiDAR di động DIMENVUE — quyết định trực tiếp đến tốc độ, độ chính xác và chi phí của cả quy trình số hóa. Tìm hiểu sâu hơn về công nghệ nền tảng, bạn có thể tham khảo thêm bài viết LiDAR là gì?.
