Công nghệ Laser Scanning/LiDAR hoạt động thế nào?

Laser Scanning là gì?

Laser Scanning (quét laser) là phương pháp thu thập dữ liệu không gian ba chiều bằng cách sử dụng tia laser để quét toàn bộ bề mặt vật thể hoặc khu vực khảo sát. Khác với các phương pháp đo đạc truyền thống vốn chỉ ghi nhận từng điểm hoặc kích thước riêng lẻ theo yêu cầu, thiết bị Laser Scanning có khả năng thu thập đồng thời hàng triệu điểm dữ liệu trong một chu kỳ quét, qua đó tái tạo lại toàn bộ không gian thực tế dưới dạng dữ liệu số — bao gồm cả các cấu kiện nằm ở vị trí khó tiếp cận như hệ thống đường ống trên cao, máng cáp hoặc kết cấu bị che khuất bởi thiết bị sản xuất.

Một ưu điểm đáng chú ý của phương pháp này là toàn bộ không gian được ghi nhận cùng lúc, cho phép người dùng truy xuất và đo đạc lại bất kỳ vị trí nào trực tiếp trên dữ liệu số sau khi quét, thay vì phải quay lại hiện trường để bổ sung số liệu như với phương pháp đo thủ công.

Công nghệ LiDAR là gì?

LiDAR (Light Detection and Ranging) là công nghệ đo khoảng cách dựa trên nguyên lý phát tia sáng laser và tính toán thời gian hoặc độ lệch pha của tín hiệu phản hồi sau khi chạm vật thể. Đây là công nghệ đã được ứng dụng trong nhiều lĩnh vực từ đo đạc địa hình, hàng không cho đến hệ thống cảm biến trên phương tiện tự hành, và ngày càng được sử dụng rộng rãi trong khảo sát công trình xây dựng, công nghiệp.

Về mặt kỹ thuật, LiDAR là nguyên lý nền tảng, còn Laser Scanning là ứng dụng cụ thể của nguyên lý này nhằm tạo ra dữ liệu quét ba chiều phục vụ công tác đo đạc, khảo sát. Nói cách khác, mọi thiết bị Laser Scanning đều vận hành dựa trên công nghệ LiDAR, trong khi LiDAR còn được triển khai ở nhiều lĩnh vực khác ngoài phạm vi quét công trình.

Nguyên lý hoạt động của quét laser 3D

Quy trình quét laser 3D được thực hiện qua ba giai đoạn chính.

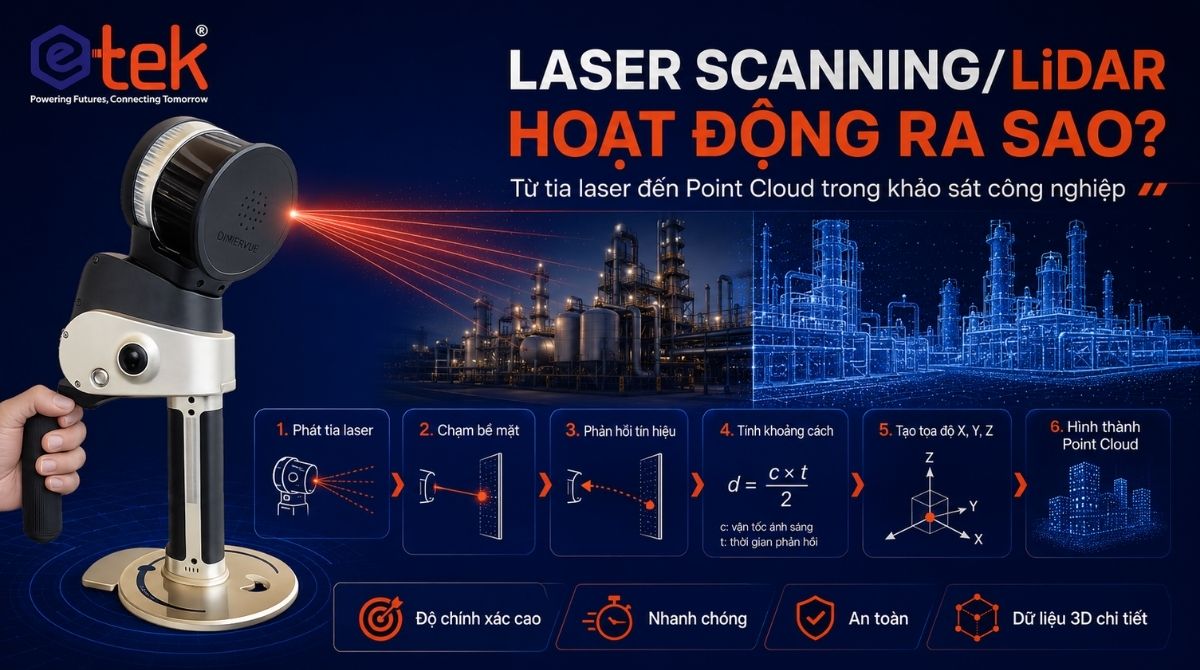

Phát và thu tín hiệu laser. Thiết bị phát ra hàng triệu tia laser mỗi giây theo nhiều hướng, bao phủ toàn bộ không gian xung quanh vị trí đặt máy. Hai kỹ thuật đo khoảng cách được sử dụng phổ biến:

• Time of Flight (đo thời gian bay): thiết bị xác định khoảng cách dựa trên thời gian tia laser di chuyển từ máy đến vật thể và phản hồi trở về, tính toán theo tốc độ ánh sáng. Kỹ thuật này phù hợp với các khu vực khảo sát có phạm vi lớn.
• Phase-based (đo theo pha sóng): thiết bị xác định khoảng cách thông qua độ lệch pha giữa sóng tín hiệu phát đi và sóng phản hồi. Phương pháp này thường cho tốc độ quét nhanh và độ chính xác cao hơn ở khoảng cách gần đến trung bình.

Xác định tọa độ không gian. Với mỗi tín hiệu phản hồi, hệ thống tính toán ra một điểm dữ liệu có tọa độ X, Y, Z tương ứng với vị trí thực tế trên bề mặt vật thể, đồng thời có thể ghi nhận thêm thông tin màu sắc nếu thiết bị được tích hợp cảm biến hình ảnh.

Tổng hợp thành Point Cloud. Toàn bộ điểm dữ liệu thu được từ một hoặc nhiều vị trí đặt máy được xử lý, ghép nối thành một khối dữ liệu thống nhất, gọi là Point Cloud (dữ liệu điểm đám mây) — phản ánh chi tiết hình dạng, kích thước và vị trí tương quan của toàn bộ khu vực khảo sát.

Các dòng thiết bị quét laser phổ biến

Trong khảo sát công nghiệp, hai nhóm thiết bị thường được sử dụng tùy theo yêu cầu độ chính xác và phạm vi dự án:

• Máy quét cố định (Terrestrial Laser Scanner): được đặt tại nhiều vị trí cố định trong khu vực khảo sát, mỗi vị trí thực hiện quét trong một khoảng thời gian nhất định trước khi di chuyển sang điểm tiếp theo. Dòng thiết bị này cho độ chính xác cao, phù hợp với các công trình có mật độ chi tiết dày đặc như nhà xưởng, nhà máy hoặc khu vực kỹ thuật.
• Thiết bị quét di động (Mobile/Handheld LiDAR): cho phép thu thập dữ liệu liên tục trong quá trình di chuyển qua khu vực khảo sát. Ưu điểm là tốc độ triển khai nhanh, phù hợp khi cần khảo sát sơ bộ trên diện tích rộng, tuy độ chính xác thường thấp hơn so với thiết bị cố định.

Việc lựa chọn dòng thiết bị phù hợp phụ thuộc vào mục tiêu của dự án. Đối với các hạng mục yêu cầu dữ liệu đầu vào cho dựng mô hình BIM hoặc kiểm tra kỹ thuật chi tiết, thiết bị quét cố định thường là phương án được ưu tiên.

So sánh quét laser 3D với phương pháp đo đạc truyền thống

Nhờ khả năng thu thập dữ liệu của toàn bộ không gian trong một lần quét thay vì từng điểm riêng lẻ, phương pháp này giúp hạn chế tối đa rủi ro bỏ sót chi tiết — vốn là vấn đề thường gặp khi đo thủ công tại các nhà xưởng có mật độ máy móc, đường ống dày đặc.

Xử lý và sử dụng dữ liệu sau khi quét

Sau khi thu thập, dữ liệu Point Cloud thô được xử lý qua các bước ghép nối các vị trí quét, lọc nhiễu, làm sạch và chuẩn hóa. Tùy theo mục đích sử dụng, dữ liệu có thể được xuất ở nhiều định dạng khác nhau như E57, LAS/LAZ, RCP/RCS, hoặc được dùng làm dữ liệu nền để dựng mô hình BIM trong các phần mềm chuyên dụng như Revit.

Phạm vi ứng dụng trong công nghiệp

Dữ liệu thu được từ Laser Scanning/LiDAR là đầu vào quan trọng cho nhiều giai đoạn trong vòng đời một công trình công nghiệp:

• Khảo sát hiện trạng nhà xưởng, nhà máy trước khi triển khai cải tạo hoặc mở rộng dây chuyền sản xuất.
• Kiểm tra, ghi nhận hệ thống kỹ thuật (MEP) bao gồm HVAC, PCCC, đường ống, hệ thống cáp điện và tủ điện.
• Lập bản vẽ hoàn công (As-built) phản ánh đúng hiện trạng thực tế, thay vì dựa trên hồ sơ thiết kế ban đầu vốn không còn khớp với công trình.
• Cung cấp dữ liệu nền cho quá trình dựng mô hình Scan-to-BIM.
• Hỗ trợ xây dựng nền tảng Digital Twin phục vụ công tác quản lý tài sản và vận hành dài hạn.

Câu hỏi thường gặp

Laser Scanning khác gì so với chụp ảnh 3D (Photogrammetry)? Photogrammetry dựng hình ảnh ba chiều từ tập hợp nhiều bức ảnh chụp ở các góc khác nhau, trong khi Laser Scanning đo trực tiếp khoảng cách bằng tín hiệu laser. Vì vậy, Laser Scanning thường cho độ chính xác cao hơn, đặc biệt tại các khu vực thiếu ánh sáng hoặc bề mặt đồng màu, ít chi tiết để nhận diện qua hình ảnh.

Quá trình quét laser 3D có ảnh hưởng đến hoạt động sản xuất đang diễn ra không? Thiết bị quét không tiếp xúc vật lý với đối tượng khảo sát và không phát ra bức xạ gây hại, do đó có thể triển khai trong lúc nhà xưởng đang vận hành mà không cần tạm dừng sản xuất.

Thời gian khảo sát một nhà xưởng thường mất bao lâu? Thời gian thực tế phụ thuộc vào diện tích khu vực và mức độ phức tạp của hệ thống kỹ thuật bên trong, dao động từ vài giờ đến vài ngày cho công tác thu thập dữ liệu tại hiện trường, chưa bao gồm thời gian xử lý dữ liệu sau đó.

Độ chính xác của quét laser 3D có đáp ứng được các công trình yêu cầu kỹ thuật cao không? Có. Với sai số thường ở mức milimet, dữ liệu từ quét laser 3D đáp ứng tốt yêu cầu của các công trình có hệ thống kỹ thuật phức tạp, nơi một sai lệch nhỏ trong thiết kế cũng có thể dẫn đến xung đột trong quá trình thi công.

ETEK ứng dụng công nghệ Laser Scanning/LiDAR trong dịch vụ Scan 3D nhà xưởng, Point Cloud và Scan-to-BIM cho nhà máy, hệ thống MEP và kho logistics.

Tìm hiểu thêm tại Dịch vụ Scan 3D nhà xưởng, Point Cloud và Scan-to-BIM.
