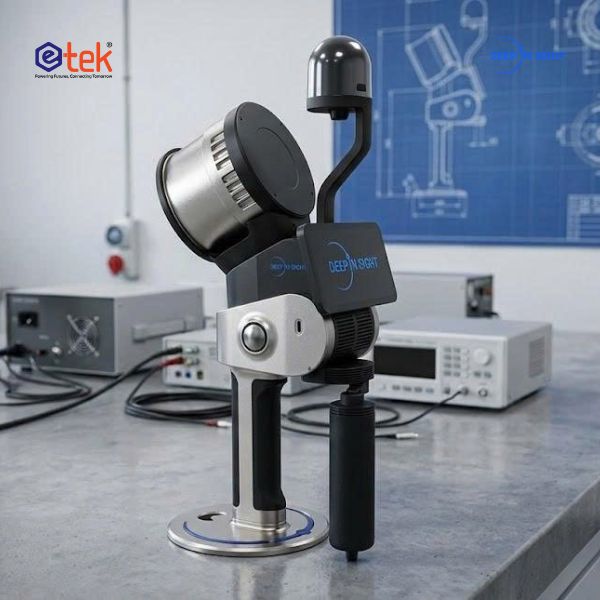

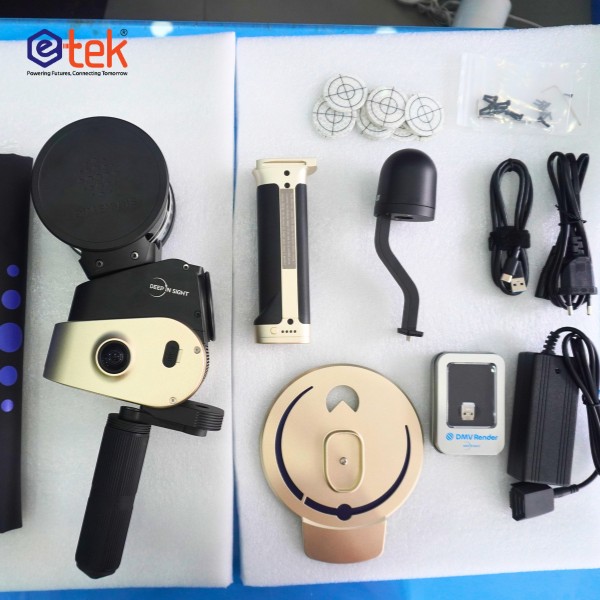

DIMENVUE – Máy quét 3D LiDAR cầm tay tích hợp Multi-SLAM và RTK

DIMENVUE – Máy quét 3D LiDAR cầm tay tích hợp Multi-SLAM và RTK

DIMENVUE là hệ thống quét 3D LiDAR di động, cho phép thu thập Point Cloud liên tục khi người vận hành di chuyển. Thiết bị tích hợp LiDAR 16 kênh, Multi-SLAM, RTK thời gian thực và camera RGB kép 48 MP, phù hợp với khảo sát hiện trạng, Scan-to-BIM, BIM As-built và số hóa nhà máy.

Khác với máy quét laser cố định cần thiết lập thiết bị tại nhiều vị trí, DIMENVUE ghi nhận dữ liệu trong suốt quá trình di chuyển. Phương thức này giúp giảm thời gian bố trí trạm và thuận tiện khi khảo sát hành lang, phòng kỹ thuật, nhà xưởng hoặc khu vực có mật độ hệ thống MEP cao.

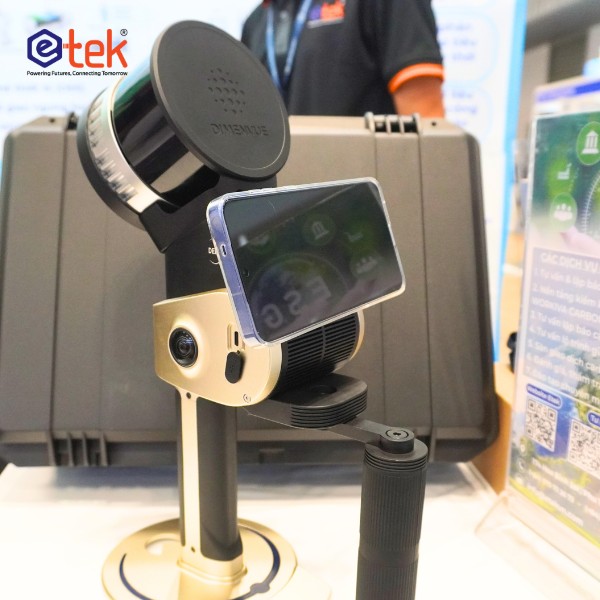

Người vận hành có thể theo dõi vùng đã quét trên điện thoại thông minh, kiểm tra chất lượng dữ liệu tại hiện trường và bổ sung những vị trí còn thiếu trước khi kết thúc khảo sát.

Hệ thống LiDAR 16 kênh, tầm quét 120 m

DIMENVUE sử dụng LiDAR 16 kênh, bước sóng 905 nm, phân loại an toàn laser Class 1. Thiết bị có:

• Tốc độ quét 20 Hz.
• Tốc độ thu thập khoảng 320.720 điểm/giây.
• Tầm quét LiDAR lên đến 120 m.
• Trường nhìn LiDAR 360° × 270°.
• Độ chính xác RMSE ≤ 1 cm trong phạm vi 100 m.

Công nghệ Multi-SLAM hỗ trợ thiết bị đồng thời xác định quỹ đạo di chuyển và xây dựng bản đồ không gian. RTK thời gian thực có thể được sử dụng để hỗ trợ kiểm soát tọa độ trong những khu vực ngoài trời hoặc dự án có phạm vi khảo sát lớn.

Độ chính xác thực tế phụ thuộc vào khoảng cách đến đối tượng, tốc độ di chuyển, mức độ rung, đặc điểm hình học của không gian, khả năng khép vòng và phương án sử dụng điểm khống chế tại hiện trường.

Point Cloud màu từ camera RGB kép 48 MP

DIMENVUE được trang bị hai camera RGB, mỗi camera có độ phân giải 48 MP và trường nhìn 190° ngang × 190° dọc.

Dữ liệu hình ảnh được đồng bộ với dữ liệu LiDAR để tạo Color Point Cloud. Màu RGB giúp kỹ sư nhận diện trực quan các đối tượng như:

• Máy móc và dây chuyền sản xuất.
• Đường ống công nghệ.
• Hệ thống HVAC, PCCC và ống gió.
• Thang máng cáp và tủ điện.
• Kết cấu thép, tường, sàn và trần.
• Các cấu kiện kiến trúc và hệ thống MEP.

Thông tin màu hỗ trợ quá trình kiểm tra, phân loại và dựng mô hình, nhưng không thay đổi độ chính xác hình học của dữ liệu Point Cloud.

Dữ liệu đầu ra và khả năng tích hợp

DIMENVUE hỗ trợ xuất Point Cloud ở các định dạng:

• .LAS
• .PLY

Hình ảnh được xuất ở định dạng .JPG. Dữ liệu có thể được đưa vào các phần mềm hỗ trợ LAS hoặc PLY để tiếp tục xử lý, đo đạc, so sánh hiện trạng và dựng mô hình BIM.

Thiết bị đồng thời hỗ trợ:

• Tạo Mesh từ Point Cloud.
• Dữ liệu RGB thời gian thực.
• Dữ liệu RAW.
• SDK phục vụ phát triển phần mềm.
• Dựng và xem mô hình 3D Gaussian Splatting.

Point Cloud phù hợp với các công việc kỹ thuật cần kiểm tra hình học, kích thước và vị trí. Trong khi đó, mô hình 3D Gaussian Splatting hỗ trợ trực quan hóa không gian, khảo sát từ xa, đào tạo vận hành và trình diễn hiện trạng.

Thông số kỹ thuật DIMENVUE

Ứng dụng kỹ thuật

DIMENVUE phù hợp với các nhóm công việc:

• Khảo sát hiện trạng trước khi cải tạo hoặc mở rộng công trình.
• Thu thập dữ liệu phục vụ hồ sơ hoàn công.
• Kiểm tra sai khác giữa mô hình thiết kế và hiện trạng thi công.
• Scan-to-BIM và dựng BIM As-built.
• Khảo sát hệ thống MEP hiện hữu.
• Số hóa nhà xưởng, phòng máy và dây chuyền sản xuất.
• Lưu trữ hiện trạng phục vụ bảo trì và quản lý tài sản.
• Xây dựng dữ liệu đầu vào cho Digital Twin và Smart Factory.
• Khảo sát hạ tầng kỹ thuật và không gian đô thị.

Trong quy trình Scan-to-BIM, DIMENVUE đảm nhiệm giai đoạn thu thập dữ liệu hiện trạng. Point Cloud sau đó cần được kiểm tra, làm sạch, căn chỉnh hệ tọa độ và đưa vào phần mềm chuyên dụng để dựng mô hình BIM theo yêu cầu của dự án.

Đăng ký demo DIMENVUE tại ETEK

ETEK cung cấp thiết bị DIMENVUE tại Việt Nam, đồng thời hỗ trợ:

• Demo thiết bị tại khu vực khảo sát thực tế.
• Tư vấn phương án và tuyến quét.
• Kiểm tra chất lượng Point Cloud.
• Hướng dẫn vận hành và xử lý dữ liệu.
• Hỗ trợ tích hợp dữ liệu vào quy trình BIM và Digital Twin.

Liên hệ ETEK để nhận cấu hình chi tiết, báo giá và đăng ký demo DIMENVUE.
