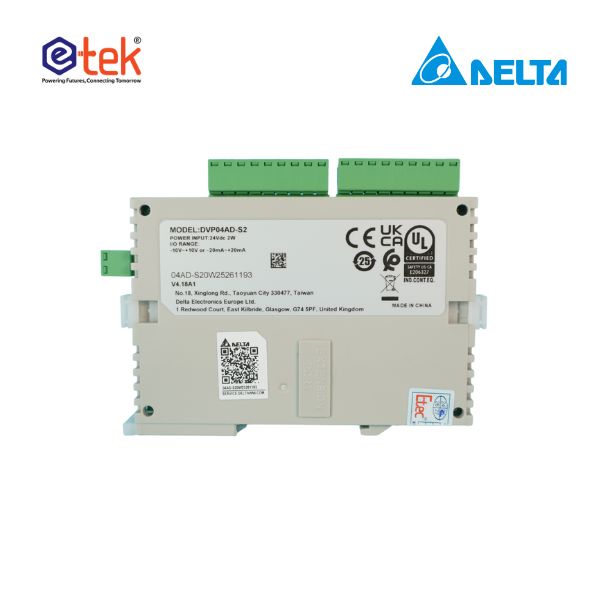

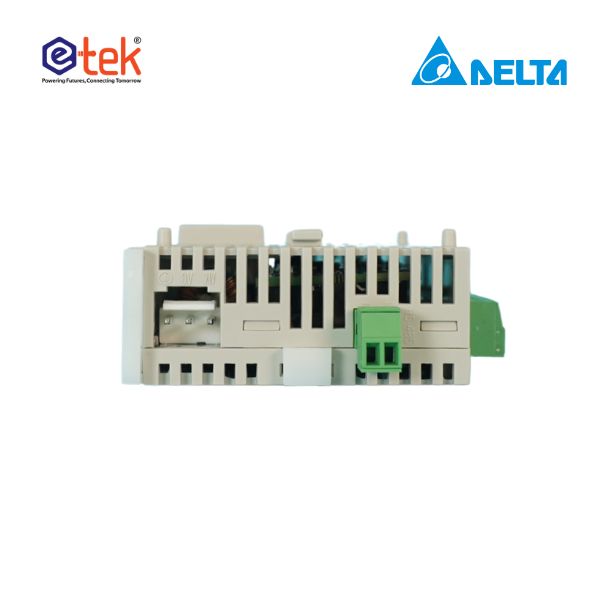

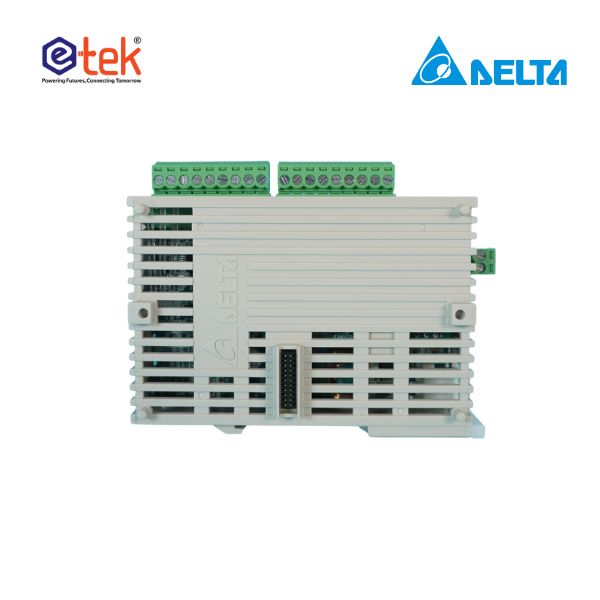

DVP04AD-S – Module Analog Input 4 kênh cho PLC DVP Series

DVP04AD-S – Module Analog Input 4 kênh cho PLC DVP Series

DVP04AD-S là module đầu vào analog giúp đọc tín hiệu từ các cảm biến đo dòng, áp, mức, áp suất… với độ chính xác cao, phục vụ các ứng dụng yêu cầu đo lường liên tục.

4 kênh Analog Input

Hỗ trợ 0–10V và 4–20mA

Độ phân giải 12–16 bit

Bộ lọc nhiễu tích hợp

Kết nối mở rộng trực tiếp PLC DVP

Đặc Điểm Nổi Bật của DVP04AD-S

Module DVP04AD-S sở hữu nhiều tính năng ưu việt, nổi bật so với các sản phẩm cạnh tranh trên thị trường:

Số lượng kênh đầu vào: Module được trang bị 4 kênh đầu vào analog, cho phép kết nối và xử lý tín hiệu từ bốn cảm biến khác nhau đồng thời. Điều này giúp giảm thiểu số lượng module cần thiết và tiết kiệm chi phí.
Hỗ trợ đa dạng tín hiệu: Sản phẩm hỗ trợ cả hai loại tín hiệu analog thông dụng nhất là 0-10V và 4-20mA. Điều này mang lại sự linh hoạt trong việc lựa chọn và kết nối các loại cảm biến khác nhau, phù hợp với nhiều ứng dụng.
Độ phân giải cao: Độ phân giải của module dao động từ 12 đến 16 bit, đảm bảo độ chính xác cao trong quá trình đo lường. Sự khác biệt nhỏ nhất trong tín hiệu analog cũng có thể được phát hiện và xử lý, giúp cải thiện chất lượng điều khiển và giám sát.
Bộ lọc nhiễu tích hợp: Module được trang bị bộ lọc nhiễu tích hợp, giúp loại bỏ các tín hiệu nhiễu và đảm bảo tín hiệu đo được là chính xác và ổn định. Điều này đặc biệt quan trọng trong môi trường công nghiệp, nơi các thiết bị có thể bị ảnh hưởng bởi nhiều loại nhiễu điện từ.
Kết nối dễ dàng: Module DVP04AD-S được thiết kế để kết nối trực tiếp với PLC DVP Series, đơn giản hóa quá trình lắp đặt và cấu hình. Không cần thêm bất kỳ thiết bị trung gian nào, giúp tiết kiệm thời gian và công sức.
Tốc độ đọc ổn định: Khả năng đọc dữ liệu nhanh chóng và ổn định là một trong những yếu tố quan trọng của module. Module có khả năng lấy mẫu nhanh và chính xác, đảm bảo độ trễ trong quá trình xử lý tín hiệu là tối thiểu.
Thiết kế nhỏ gọn và dễ lắp đặt: Với thiết kế nhỏ gọn, module dễ dàng lắp đặt vào tủ điện hoặc các vị trí khác trong hệ thống. Quá trình lắp đặt được thực hiện một cách nhanh chóng và đơn giản.

Ứng Dụng Thực Tế của DVP04AD-S

Module DVP04AD-S được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau của tự động hóa công nghiệp. Dưới đây là một số ví dụ điển hình:

Đo mức nước và lưu lượng: Trong các ứng dụng liên quan đến quản lý nước, module được sử dụng để đo mức nước trong các bể chứa, đo lưu lượng nước trong đường ống, hoặc đo mực nước ngầm. Dữ liệu này sau đó được sử dụng để điều khiển bơm, van hoặc hiển thị thông tin trên màn hình giám sát.
Đo nhiệt độ và áp suất: Trong các nhà máy sản xuất, module được sử dụng để đo nhiệt độ và áp suất trong các lò nung, nồi hơi, hoặc đường ống. Dữ liệu này rất quan trọng để đảm bảo quá trình sản xuất diễn ra ổn định và an toàn.
Kết nối Loadcell: Module có thể kết nối với các loadcell (cảm biến đo lực) để đo khối lượng, lực kéo hoặc lực nén. Ứng dụng này thường được thấy trong các hệ thống cân, hệ thống đóng gói, hoặc các ứng dụng kiểm tra chất lượng.
Hệ thống giám sát năng lượng: Module được sử dụng để đo các thông số điện như điện áp, dòng điện, công suất và năng lượng tiêu thụ. Dữ liệu này được sử dụng để giám sát, phân tích và tối ưu hóa việc sử dụng năng lượng, giúp tiết kiệm chi phí và bảo vệ môi trường.
Điều khiển quy trình (Process Control): Module là thành phần quan trọng trong các hệ thống điều khiển quá trình sản xuất. Nó có thể được sử dụng để đo và điều khiển các thông số như nhiệt độ, áp suất, độ ẩm, pH, v.v. thông qua việc điều khiển các thiết bị như van, bơm, hoặc bộ gia nhiệt.

Hướng Dẫn Sử Dụng Module DVP04AD-S

Để sử dụng module DVP04AD-S một cách hiệu quả, người dùng cần tuân theo các bước sau:

Bước 1: Lắp Đặt và Kết Nối Phần Cứng

Lắp Đặt Module: Lắp module DVP04AD-S vào đế của PLC DVP Series theo hướng dẫn của nhà sản xuất. Đảm bảo rằng module được gắn chặt và tiếp xúc tốt với các chân kết nối.
Kết Nối Dây Nguồn: Kết nối dây nguồn cho module theo sơ đồ đấu dây được cung cấp trong tài liệu kỹ thuật của sản phẩm. Đảm bảo rằng điện áp và cực tính được kết nối chính xác.
Kết Nối Tín Hiệu Analog: Kết nối các cảm biến analog với các kênh đầu vào của module. Chú ý đến loại tín hiệu (0-10V hoặc 4-20mA) để kết nối đúng cách. Sử dụng dây dẫn phù hợp và tuân thủ các quy tắc về chống nhiễu. Nếu sử dụng tín hiệu 4-20mA, cần kết nối thêm điện trở (thường là 250 ohms) để chuyển đổi tín hiệu thành điện áp để module có thể đọc được.
Kiểm Tra Kết Nối: Sau khi hoàn thành việc kết nối, kiểm tra lại tất cả các kết nối để đảm bảo rằng chúng được thực hiện chính xác và an toàn.

Bước 2: Cấu Hình và Lập Trình trong PLC

Cấu Hình Phần Cứng trong Phần Mềm Lập Trình: Sử dụng phần mềm lập trình của PLC DVP Series (thường là ISPSoft hoặc WPLSoft) để cấu hình module DVP04AD-S. Chọn đúng loại module trong danh sách các module đầu vào analog.
Cấu Hình Tín Hiệu Đầu Vào: Thiết lập kiểu tín hiệu cho từng kênh đầu vào (0-10V hoặc 4-20mA).
Cài Đặt Phạm Vi Đo: Định nghĩa phạm vi đo (ví dụ: 0-10V tương ứng với 0-100 độ C). Điều này sẽ giúp PLC chuyển đổi giá trị đo được thành các đơn vị thực tế.
Lập Trình: Viết chương trình trong PLC để đọc dữ liệu từ module DVP04AD-S. Sử dụng các lệnh đặc biệt để đọc giá trị từ các kênh đầu vào analog. Chuyển đổi giá trị thô thành giá trị trong đơn vị đo lường tương ứng.
Điều Khiển và Giám Sát: Sử dụng dữ liệu đo được để điều khiển các thiết bị khác, hoặc hiển thị thông tin trên giao diện người dùng. Ví dụ, bạn có thể sử dụng dữ liệu nhiệt độ để điều khiển bộ gia nhiệt, hoặc hiển thị giá trị áp suất trên màn hình HMI.

Bước 3: Hiệu Chỉnh và Kiểm Tra

Hiệu Chỉnh: Hiệu chỉnh module bằng cách so sánh giá trị đọc được với một giá trị chuẩn. Nếu có sai số, điều chỉnh các thông số trong phần mềm.
Kiểm Tra Hoạt Động: Kiểm tra hoạt động của module bằng cách xem giá trị đo được có thay đổi khi thay đổi giá trị tín hiệu đầu vào không.
Kiểm Tra Toàn Diện: Thực hiện kiểm tra toàn diện để đảm bảo rằng module hoạt động ổn định trong mọi điều kiện.

Lưu Ý Quan Trọng Khi Sử Dụng DVP04AD-S

Tài liệu kỹ thuật: Luôn tham khảo tài liệu kỹ thuật đi kèm với module để biết thông tin chi tiết về thông số kỹ thuật, sơ đồ đấu dây và hướng dẫn sử dụng.
Môi trường làm việc: Đảm bảo rằng module được lắp đặt trong môi trường phù hợp (ví dụ: nhiệt độ và độ ẩm cho phép).
Chống nhiễu: Sử dụng các biện pháp chống nhiễu để giảm thiểu ảnh hưởng của nhiễu điện từ. Ví dụ: sử dụng dây dẫn có vỏ bọc, đi dây cách xa các nguồn nhiễu, nối đất hệ thống.
An toàn: Tuân thủ các quy tắc an toàn khi làm việc với điện và thiết bị công nghiệp.
Bảo trì: Thực hiện bảo trì định kỳ để đảm bảo module hoạt động ổn định và kéo dài tuổi thọ. Kiểm tra các kết nối, làm sạch module và thay thế các linh kiện khi cần thiết.

Lời Kết

Module đầu vào analog DVP04AD-S là một giải pháp đo lường hiệu quả và linh hoạt cho các ứng dụng tự động hóa công nghiệp. Với các tính năng tiên tiến, độ chính xác cao và khả năng kết nối dễ dàng, nó là một lựa chọn tuyệt vời cho các kỹ sư và nhà tích hợp hệ thống. Hy vọng rằng bài viết này đã cung cấp cho bạn những thông tin hữu ích về module DVP04AD-S, giúp bạn hiểu rõ hơn về sản phẩm và ứng dụng của nó trong thực tế. Để được tư vấn chi tiết hơn và nhận báo giá, xin vui lòng liên hệ với chúng tôi theo thông tin sau:
